ขายส่ง บูชแบริ่งไกด์หน้าแปลนทองเหลือง JOST Oilless หล่อลื่นตัวเองแบบกลม

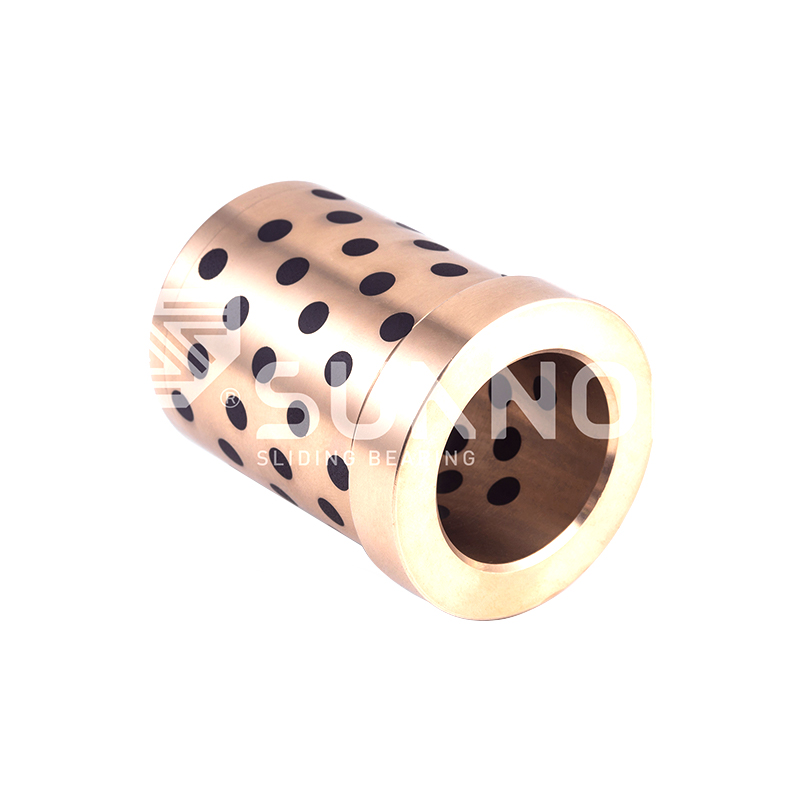

บูชแบริ่งไกด์หน้าแปลนทองเหลือง JOST Oilless หล่อลื่นตัวเองแบบกลม

คำอธิบายสินค้า:

บูชแบริ่งไกด์หน้าแปลนทองเหลือง JOST Oilless หล่อลื่นตัวเองแบบกลม เป็นบูชแบริ่งที่ไม่ต้องบำรุงรักษาประสิทธิภาพสูง ผลิตจากทองเหลืองคุณภาพสูง ทนทานและทนต่อการกัดกร่อน การออกแบบการหล่อลื่นในตัวเองที่เป็นเอกลักษณ์ไม่ต้องใช้น้ำมันหล่อลื่นเพิ่มเติม ช่วยลดต้นทุนการบำรุงรักษาและมลภาวะต่อสิ่งแวดล้อมได้อย่างมีประสิทธิภาพ โครงสร้างหน้าแปลนติดตั้งและแก้ไขได้ง่าย ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงและเชื่อถือได้ เหมาะสำหรับอุปกรณ์อุตสาหกรรมหลายประเภท เช่น ระบบส่งกำลังแบบกลไก อุปกรณ์อัตโนมัติ ฯลฯ และสามารถลดค่าสัมประสิทธิ์การเสียดสีได้อย่างมาก

คำอธิบายสินค้า

หมายเลขมาตรฐาน d L t D ความอดทน D 1 ดี H7
e7 k6
JOST-9x12 9 12 3 14 -0.032
-0.050
0.012
0.001
16 9 0.015
0
JOST-9x17 17
JOST-9x22 22
JOST-9x27 27
10
JOST-9x36 36
JOST-10x12 10 12
JOST-10x17 17
JOST-10x22 22
JOST-10x27 27
JOST-10x36 36
JOST-12x17 12 17 6 18 23 12 0.018
0
JOST-12x22 22
JOST-12x27 27
JOST-12x36 36
JOST-14x17 14 17 20 -0.040
-0.061
0.015
0.002
25 14
JOST-14x22 22
JOST-14x27 27
JOST-14x36 36
JOST-14x46 46
JOST-14x56 56
JOST-17x17 17 17 25
JOST-17x22 22
JOST-17x27 27
JOST-17x36 36
JOST-17x46 46
JOST-17x56 56
JOST-16x17 16 17 6 22 -0.040
-0.061
0.015
0.002
27 16 0.018
0
JOST-16x22 22
JOST-16x27 27
JOST-16x36 36
JOST-16x46 46
JOST-16x56 56
JOST-18x17 18 17 26 31 18
JOST-18x22 22
JOST-18x27 27
JOST-18x36 36
JOST-18x46 46
JOST-18x56 56
JOST-18x66 66
JOST-20x17 20 17 20 0.021
0
JOST-20x22 22
JOST-20x27 27
JOST-20x36 36
JOST-20x46 46
JOST-20x56 56
JOST-20x66 66
JOST-22x22 22 22 6 30 -0.040
-0.061
0.015
0.002
35 22 0.021
0
JOST-22x27 27
JOST-22x36 36
JOST-22x46 46
JOST-22x56 56
JOST-22x66 66
JOST-22x76 76
JOST-22x86 86
JOST-24x17 24 17 24
JOST-24x22 22
JOST-24x27 27
JOST-24x36 36
JOST-24x46 46
JOST-24x56 56
JOST-24x66 66
JOST-24x76 76
JOST-24x86 86
JOST-30x27 30 27 42 -0.050
-0.075
0.018
0.002
47 30
JOST-30x36 36
JOST-30x46 46
JOST-30x56 56
JOST-30x66 66
JOST-30x76 76
JOST-30x86 86
JOST-30x96 96
JOST-30x116 116
JOST-32x27 32 27 32 0.025
0
JOST-32x36 36
JOST-32x46 46
JOST-32x56 56
JOST-32x66 66
JOST-32x76 76
JOST-32x96 96
JOST-40x56 40 56 10 54 -0.060
-0.090
0.021
0.002
60 40 0.025
0
JOST-40x66 66
JOST-40x76 76
JOST-40x86 86
JOST-40x96 96
JOST-40x116 116
JOST-40x136 136
JOST-40x156 156
JOST-42x56 42 56 42
JOST-42x66 66
JOST-42x76 76
JOST-42x86 86
JOST-42x96 96
JOST-42x116 16
JOST-42x136 136
JOST-42x156 156
JOST-50x76 50 76 66 72 50
JOST-50x86 86
JOST-50x96 96
JOST-50x116 16
JOST-50x136 136
JOST-50x156 156
JOST-50x196 196
JOST-60x96 60 96 20 80 86 0.030
0
JOST-60x116 16
JOST-60x136 36
JOST-60x156 156
JOST-60x196 196

การแนะนำผลิตภัณฑ์

จอสต์ซีรีส์

บูชแบริ่งไกด์หน้าแปลนทองเหลือง JOST Oilless หล่อลื่นตัวเองแบบกลม

โครงสร้างหน้าแปลนกลมพร้อมการหล่อลื่นด้วยกราไฟท์ 360 องศา สำหรับการใช้งานระบบนำร่องแบบหมุนที่ต้องการการยึดแกนและการทำงานที่ไม่ต้องบำรุงรักษา
หน้าแปลนกลม หล่อลื่นตัวเอง พื้นผิวทองเหลือง สูงสุด 260°C
1.6 อัตราส่วน OD ของหน้าแปลน
0.08 ค่าสัมประสิทธิ์แรงเสียดทาน
200 N/mm² คงที่
รูปแบบกราไฟท์แบบศูนย์กลาง เม็ดมีดน้ำมันหล่อลื่นที่จัดเรียงเป็นวงแหวนศูนย์กลางทั้งที่หน้ารูและหน้าหน้าแปลน ให้การหล่อลื่นสม่ำเสมอในทุกตำแหน่งการหมุน
หน้าแปลน 360 องศา หน้าแปลนกลมต่อเนื่องมีความหนาสม่ำเสมอ ไม่จำเป็นต้องวางแนวระหว่างการติดตั้ง พื้นผิวหนีบสม่ำเสมอ
ความสามารถในการรับน้ำหนักตามแนวแกน หน้าแปลนรองรับแรงกดสูงสุด 40 นิวตัน/มม.² เม็ดมีดกราไฟท์บนหน้าแปลนให้การหล่อลื่นสำหรับการสัมผัสในแนวแกน
เพิ่มประสิทธิภาพการเคลื่อนที่แบบหมุน ออกแบบมาโดยเฉพาะสำหรับโต๊ะหมุนดัชนี โต๊ะหมุน และการใช้งานแอคชูเอเตอร์แบบหมุนที่ตำแหน่งหน้าแปลนแตกต่างกันไป

ข้อมูลจำเพาะของวัสดุและประสิทธิภาพ

ฐานโลหะผสม CuSn7Zn4Pb7 ทองเหลืองมีความแข็งแรงสูง
ความแข็ง 140-190 ฮ ระดับบริเนล
ความต้านแรงดึง 480 นิวตัน/ตร.มม ขั้นต่ำ
การยืดตัว 18% ขั้นต่ำ
เกรดน้ำมันหล่อลื่น EG-98 กราไฟท์ มีความบริสุทธิ์สูง
ความครอบคลุมของน้ำมันหล่อลื่น เจาะ 22% / หน้าแปลน 16% พื้นที่ผิว
การนำความร้อน 50 วัตต์/เมตร·เค ที่อุณหภูมิ 20°C
การขยายค่าสัมประสิทธิ์ 19 x 10⁻⁶ /เค 20-260°ซ

ขนาดบุชชิ่งหน้าแปลนกลม

ซีรีส์เมตริกมาตรฐานพร้อมโปรไฟล์หน้าแปลนกลม
รหัส มม OD มม หน้าแปลน OD ความยาว L หน้าแปลน T น้ำหนัก
8 14 22 10, 15, 20 2.5 8ก
10 16 26 12, 16, 20, 25 2.5 14ก
12 20 32 15, 20, 25, 30 3.0 22ก
15 24 38 20, 25, 30, 40 3.0 35ก
18 28 44 25, 30, 40, 50 3.5 52ก
20 32 50 30, 40, 50, 60 3.5 68ก
25 38 60 40, 50, 60, 80 4.0 110ก
30 45 70 50, 60, 80, 100 4.5 170ก
40 58 90 60, 80, 100, 120 5.0 320ก
50 70 110 80, 100, 120, 150 5.5 520ก
มีเส้นผ่านศูนย์กลางและความหนาของหน้าแปลนแบบกำหนดเอง สามารถผลิตความยาวที่ไม่ได้มาตรฐานได้ถึง 200 มม.

การปรับใช้แอปพลิเคชันโรตารี

ตารางดัชนีโรตารี โต๊ะวางตำแหน่งที่แม่นยำซึ่งต้องการการเคลื่อนที่แบบหมุนที่ราบรื่นพร้อมการยึดตามแนวแกน
ตลับลูกปืนจานเสียง แท่นหมุนสำหรับงานหนักสำหรับการประกอบและการทดสอบอุปกรณ์
ตัวกระตุ้นโรตารี จุดหมุนของแอคชูเอเตอร์แบบโรตารีแบบนิวแมติกและไฮดรอลิก
ป้อมปืนบรรจุภัณฑ์ ตลับลูกปืนนำป้อมปืนซีลและเติมแบบหมุน
การตัดแบบโรตารี่ คู่มืออุปกรณ์ตัดแม่พิมพ์และปั๊มลายนูนแบบโรตารี
ขั้นตอนการวางตำแหน่ง ขั้นตอนการวางตำแหน่งแบบหมุนสำหรับการตรวจสอบและการประมวลผล

สอบถามทางเทคนิค

การครอบคลุมกราไฟท์ของหน้าแปลน หน้าหน้าแปลนมีเม็ดมีดกราไฟท์ 8 ถึง 14 เม็ดเรียงกันเป็นวงกลม ครอบคลุมประมาณ 16% ของพื้นที่ผิวหน้าแปลน
ความอดทน OD ของหน้าแปลน ความทนทานต่อ OD ของหน้าแปลนมาตรฐานคือ ISO h11 สำหรับการใช้งานที่ต้องการความพอดีมากขึ้น สามารถขอรับค่าความคลาดเคลื่อน h9 ได้
สามารถใช้หน้าแปลนในการปิดผนึกได้ ไม่ หน้าแปลนไม่ได้ถูกออกแบบมาให้เป็นพื้นผิวการซีล โดยจะให้ตำแหน่งตามแนวแกนและรองรับแรงผลักที่จำกัดเท่านั้น
ความเร็วการหมุนสูงสุด ความเร็วต่อเนื่องสูงสุดคือ 0.5 m/s ความเร็วพื้นผิว หากต้องการความเร็วที่สูงขึ้น โปรดปรึกษาระดับ PV และข้อกำหนดในการทำความเย็น
