บ้าน / ผลิตภัณฑ์ / แบริ่งหล่อลื่นของแข็ง JDB / ตลับลูกปืนคู่มืออีเจ็คเตอร์ JGB Oilless ทองเหลืองอุณหภูมิสูง
ขายส่ง ตลับลูกปืนคู่มืออีเจ็คเตอร์ JGB Oilless ทองเหลืองอุณหภูมิสูง
ตลับลูกปืนคู่มืออีเจ็คเตอร์ JGB Oilless ทองเหลืองอุณหภูมิสูง
  • ตลับลูกปืนคู่มืออีเจ็คเตอร์ JGB Oilless ทองเหลืองอุณหภูมิสูง

ตลับลูกปืนคู่มืออีเจ็คเตอร์ JGB Oilless ทองเหลืองอุณหภูมิสูง

คำอธิบายสินค้า:

ตลับลูกปืนคู่มืออีเจ็คเตอร์ JGB Oilless ทองเหลืองอุณหภูมิสูง ทำจากวัสดุทองเหลืองอุณหภูมิสูงคุณภาพสูงซึ่งทนทานต่ออุณหภูมิสูงและไม่ต้องใช้น้ำมันหล่อลื่นหลีกเลี่ยงมลภาวะน้ำมันและค่าบำรุงรักษาได้อย่างมีประสิทธิภาพ โครงสร้างการออกแบบที่เป็นเอกลักษณ์ทำให้มั่นใจได้ว่ายังคงสามารถรักษาประสิทธิภาพการนำและการรองรับที่ดีเยี่ยมภายใต้การหมุนด้วยความเร็วสูงและสภาวะโหลดสูง มีการใช้กันอย่างแพร่หลายในการบินและอวกาศ การผลิตเครื่องจักร อุตสาหกรรมเคมี และสาขาอื่นๆ

ติดต่อเรา
ก่อนหน้า：JTW Solid Lubricant Graphite Oilless Bronze Thrust Washer แบริ่ง
ต่อไป：JGBF ทองเหลือง Oilless Ejector หน้าแปลนแบริ่งบูช

คำอธิบายสินค้า

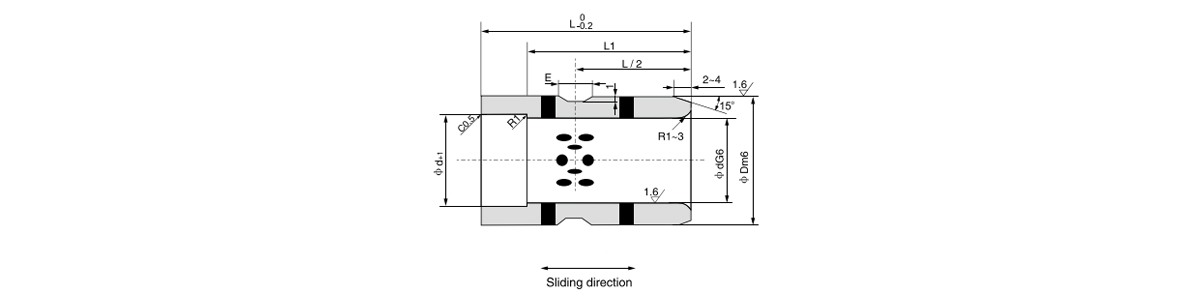

หมายเลขมาตรฐาน . d L ดี G6 ม6 L1 E
JGB-12×9 12 9 12 0.017
0.006 		18 0.018
0.007 		9

4











6
JGB-12×14 14 14
JGB-12×19 19 19
JGB-12×24 24 24
JGB-16×14 16 14 16 25 0.021
0.008 		14
JGB-16×19 19 19
JGB-16×24 24 24
JGB-16×29 29 29
JGB-16×34 34 34
JGB-16×39 39 35
JGB-20×14 20 14 20 0.020
0.007 		30 14
JGB-20×19 19 19
JGB-20×24 24 24
JGB-20×29 29 29
JGB-20X34 34 34
JGB-20×39 39 39
JGB-20×49 49 40
JGB-25×24 25 24 25 39 0.025
0.009 		24
JGB-25×29 29 29
JGB-25×34 34 34
JGB-25×39 39 39
JGB-25×49 49 49
JGB-25×59 59 50
JGB-30×29 30 29 30 42 29
JGB-30×34 34 34
JGB-30×39 39 39
JGB-30×49 49 49
JGB-30×59 59 59
JGB-30X69 69 60
JGB-30×79 79 60
เจจีบี-35×29 35 29 35 0.025
0.009 		48 0.025
0.009 		29 8
เจจีบี-35×39 34 34
เจจีบี-35X39 39 39
เจจีบี-35×49 49 49
เจจีบี-35×59 59 59
เจจีบี-35×69 69 69
เจจีบี-35X79 79 70
เจจีบี-40×39 40 39 40 55 0.030
0.011 		39 10
เจจีบี-40×49 49 49
เจจีบี-40×59 59 59
เจจีบี-40×69 69 69
เจจีบี-40×79 79 79
เจจีบี-40×89 89 80
เจจีบี-50×49 50 49 50 70 49
เจจีบี-50×59 59 59
JGB-50×69 69 69
เจจีบี-50×79 79 79
JGB-50×89 89 89
เจจีบี-50×99 99 90
เจจีบี-60×59 60 59 60 0.029
0.010 		80 59
JGB-60×69 69 69
เจจีบี-60×79 79 79
เจจีบี-60×89 89 89
เจจีบี-60×99 99 90
JGB-60×109 109 90
JGB-80×69 80 69 80 100 0.035
0.013 		69
JGB-80×79 79 79
JGB-80×89 89 89
JGB-80×99 99 99
JGB-80×109 109 100
JGB-80×119 119 100

การแนะนำผลิตภัณฑ์

ซีรี่ส์อุณหภูมิสูง | การกำหนดค่าคู่มืออีเจ็คเตอร์

ตลับลูกปืนคู่มืออีเจ็คเตอร์ JGB Oilless ทองเหลืองอุณหภูมิสูง

อุณหภูมิสูงสุด: 300องศาเซลเซียส ประเภทไกด์: หมุดอีเจ็คเตอร์ วัสดุ: ทองเหลืองอุณหภูมิสูง
โฟกัสการใช้งาน

ซีรีส์ JGB ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการใช้งานอีเจ็คเตอร์ไกด์ในการหล่อขึ้นรูปที่อุณหภูมิสูง การฉีดขึ้นรูป และกระบวนการขึ้นรูปร้อน แบริ่งเหล่านี้จะนำทางพินอีเจ็คเตอร์ผ่านแผ่นทำความร้อน ซึ่งสารหล่อลื่นทั่วไปจะเสื่อมสภาพหรือเกิดคาร์บอน วัสดุซับสเตรตทองเหลืองรักษาความเสถียรของขนาดที่อุณหภูมิสูง ในขณะที่เม็ดมีดหล่อลื่นกราไฟต์ให้ประสิทธิภาพการเสียดสีต่ำสม่ำเสมอโดยไม่ต้องใช้น้ำมันหรือจาระบีภายนอก

300
°C
อุณหภูมิในการทำงานต่อเนื่อง
0.20
μ
แรงเสียดทานที่ 250°C
T
โปรไฟล์ความเสถียรทางความร้อน
ค่าสัมประสิทธิ์การขยายตัว 19 x 10⁻⁶ /K (20-300°ซ)
ความกระด้างร้อนที่ 250°C ขั้นต่ำ 95 HB
กำลังรับแรงอัดที่ 300°C 350 นิวตัน/ตร.มม
การนำความร้อน 48 วัตต์/เมตร·เค
G
ประสิทธิภาพของกราไฟท์ที่อุณหภูมิสูง
เกรดน้ำมันหล่อลื่น ความบริสุทธิ์สูง EG-99
อุณหภูมิที่เริ่มออกซิเดชั่น 550°C ในอากาศ
ความครอบคลุมของน้ำมันหล่อลื่น พื้นที่ผิว 20-25 เปอร์เซ็นต์
แทรกวิธีการเก็บรักษา ประกบกล

คุณสมบัติการออกแบบแบริ่งไกด์อีเจ็คเตอร์

01
คู่มือเบื่อเสร็จสิ้น
เส้นผ่านศูนย์กลางภายในผิวสำเร็จ Ra 0.4 ไมโครเมตร รักษาการจัดตำแหน่งพินอีเจ็คเตอร์ระหว่างการปั่นจักรยานด้วยความเร็วสูง
02
Chamfer ตะกั่ว
ลบมุม 1.5 มม. x 20 องศา ที่ปลายทั้งสองข้าง อำนวยความสะดวกในการใส่หมุดอีเจ็คเตอร์และลดความเสียหายที่ขอบ
03
ช่องน้ำมันหล่อลื่น
การกระจายกราไฟท์ภายในช่วยให้มั่นใจได้ถึงการหล่อลื่นอย่างต่อเนื่องแม้จังหวะของพินจะเป็นช่วงๆ
04
การควบคุมการกวาดล้าง
รักษาระยะห่างจากรัศมี 0.02-0.05 มม. ที่อุณหภูมิใช้งานเพื่อแรงดีดออกที่สม่ำเสมอ
05
การกระจายความร้อน
พื้นผิวทองเหลืองจะถ่ายเทความร้อนออกจากส่วนต่อประสานไกด์ ลดผลกระทบจากการขยายตัวเนื่องจากความร้อนของพิน

การเปรียบเทียบประสิทธิภาพที่อุณหภูมิสูง

พารามิเตอร์ JGB ทองเหลืองอุณหภูมิสูง บรอนซ์มาตรฐาน เหล็กเรียงราย PTFE
อุณหภูมิต่อเนื่องสูงสุด 300°C 180°ซ 260°ซ
ค่าสัมประสิทธิ์แรงเสียดทานที่ 250°C 0.18-0.22 0.35-0.45 0.20-0.25
การขยายตัวทางความร้อนตรงกับเหล็ก 19 x 10⁻⁶/เค 18 x 10⁻⁶/เค 12 x 10⁻⁶/เค
ความสามารถในการรับน้ำหนักที่ 250°C 80 นิวตัน/ตร.มม 50 นิวตัน/ตร.มม 60 นิวตัน/ตร.มม
ประเภทการหล่อลื่น กราไฟท์ที่เป็นของแข็ง กราไฟท์ที่เป็นของแข็ง ฟิล์มถ่ายโอน
เหมาะสำหรับอีเจ็คเตอร์ไกด์ ใช่ จำกัด ไม่

การปรับใช้อุตสาหกรรมปฐมภูมิ

ระบบอีเจ็คเตอร์แบบหล่อตายตัว แผ่นดีดตัวแม่พิมพ์ฉีด คู่มือการตีขึ้นรูปร้อน เครื่องอัดรีดแบบกด เครื่องฉีดขึ้นรูปแก้ว แม่พิมพ์อัดยาง เครื่องกดเซรามิก มือจับระบบอัตโนมัติอุณหภูมิสูง

ขนาดไกด์ตัวกระทุ้ง JGB มาตรฐาน

เส้นผ่านศูนย์กลางภายในตั้งแต่ 6 มม. ถึง 100 มม
รหัสไกด์ มม เส้นผ่านศูนย์กลางภายนอก มม ความยาวรวม มม ระยะห่างที่แนะนำ มม ความเร็วพินสูงสุด m/s
6 10 12, 16, 20 0.02 0.6
8 12 16, 20, 25 0.03 0.6
10 16 20, 25, 30 0.03 0.5
12 18 25, 30, 40 0.04 0.5
16 24 30, 40, 50 0.04 0.4
20 30 40, 50, 60 0.05 0.4
25 36 50, 60, 80 0.05 0.35
32 44 60, 80, 100 0.06 0.35
40 54 80, 100, 120 0.06 0.3
50 66 100, 120, 150 0.08 0.3
ความยาวและการกำหนดค่าขั้นแบบกำหนดเองสำหรับระบบอีเจ็คเตอร์ที่ต้องการระยะการเคลื่อนที่ของพินที่ไม่เป็นมาตรฐาน
หมายเหตุการสนับสนุนทางเทคนิค
คำแนะนำวัสดุของหมุดกระทุ้ง
เหล็กกล้าเครื่องมือ H13 ชุบแข็งถึง 48-52 HRC พร้อมผิวสำเร็จ Ra 0.2-0.4 ไมโครเมตร หลีกเลี่ยงพินไนไตรด์ เนื่องจากสารประกอบที่พื้นผิวอาจทำปฏิกิริยากับกราไฟท์
การชดเชยการขยายตัวเนื่องจากความร้อน
ที่อุณหภูมิ 300°C ความยาวไกด์ 80 มม. จะขยายได้ประมาณ 0.45 มม. ออกแบบจังหวะอีเจ็คเตอร์เพื่อรองรับการขยายตัวนี้โดยไม่ต้องผูกหมุด
ความใกล้ชิดของสายทำความเย็น
รักษาระยะห่างขั้นต่ำ 10 มม. ระหว่างตลับลูกปืนนำทางและช่องระบายความร้อนของแม่พิมพ์ การระบายความร้อนที่มากเกินไปสามารถลดอุณหภูมิไกด์ให้ต่ำกว่าช่วงการทำงานที่ต้องการได้
การตรวจสอบก่อนการติดตั้ง
  • วัดรูตัวเรือนเพื่อความกลมภายใน 0.005 มม
  • ตรวจสอบพื้นผิวหมุดดีดตัวเพื่อดูรอยให้คะแนนหรือเครื่องหมายเครื่องมือ
  • ตรวจสอบความยาวของตัวกั้นตรงกับข้อกำหนดระยะการเคลื่อนตัวของตัวกระทุ้ง
  • ยืนยันว่าค่าสัมประสิทธิ์วัสดุตัวเรือนตรงกับการขยายตัวของทองเหลือง
กำหนดการบำรุงรักษา
  • ตรวจสอบรูนำหลังจากรอบการดีดออก 5,000 รอบ
  • ทำความสะอาดฟิล์มถ่ายโอนกราไฟท์จากพินทุกๆ 10,000 รอบ
  • เปลี่ยนไกด์เมื่อ ID สึกหรอเกิน 0.08 มม
  • ตรวจสอบรอยการครูดของพินในระหว่างการบำรุงรักษาแม่พิมพ์ตามปกติ
การเก็บรักษาความแข็งที่ร้อน 85% ที่ 300°C
อายุการใช้งานของน้ำมันหล่อลื่นในรอบต่างๆ 50,000 - 80,000
โหลดพินอีเจ็คเตอร์สูงสุด 1200 น
คู่มือความอดทนเบื่อ ISO H8 ที่ 20°C
